二氧化碳气体无毒且非易燃，在当前的工业体系中应用非常广泛，很多矿井上均需用二氧化碳气体进行采油作业，也符合国家节能减排、碳

中和宏关目标，30英尺二氧化碳罐箱贮存量大，易于操作，以下为其详细技术参数：

设计标准：

NB/T47057-2017《液化气体罐式集装箱》

TSG R0005-2011《移动式压力容器安全技术监察规程》

GB/T 150.1～150.4-2011《压力容器》

NB/T47059-2017《冷冻液化气体罐式集装箱》

IMDG《国际海运危险货物规则》

《集装箱检验规范》-2016

其他相关专业规范、标准及国家或行业其他现行标准。

罐箱技术参数：

ISO箱型：1BB

IMDG箱型：T50

联合国编号：UN2187

充装介质：LCO2（液态二氧化碳）

介质特性：无毒、非易爆

全容积：30.5立方

空箱质量：11890 kg

额定质量：24110 kg

总质量：36000 kg

允许堆码质量：213360 kg

外形尺寸：9125×2438×2591 mm

主危险类别：2.2

设计使用年限：15年

运输方式：仅限公路运输

罐体技术参数

单位容积充装量：880 kg/m3

设计压力: 2.2 MPa

工作压力：≤2.2 MPa

设计温度：50 ℃

工作温度：-40 ℃-+50 ℃

主体材质：16MnDR

筒体厚度：16 mm

封头厚度：18 mm

焊接接头系数：1.0

热处理方式:焊后整体热处理

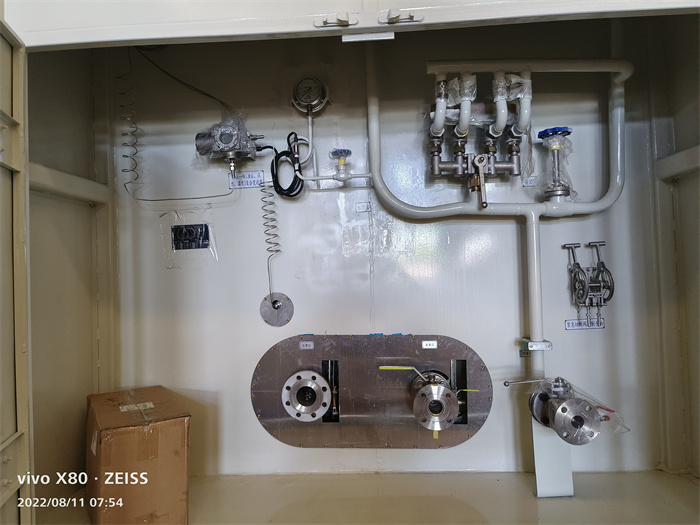

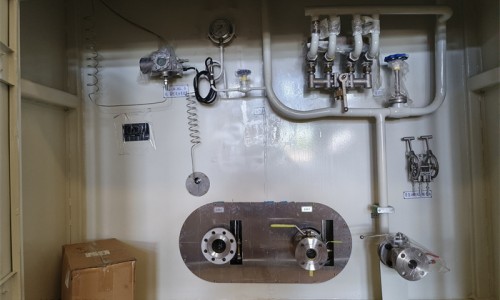

管口表

液相口：DN80

气相口：DN50

排污口：DN40

安全阀口：DN40

压力表口：M20*1.5

温度计口：M33*2

液位计：内螺纹

人孔：DN500

保温装置

保温材料：聚氨脂

保温厚度：50mm

表面处理

设备内、外壁及构件表面进行喷砂除锈，按照GB/T8923. 1涂覆涂料前钢材 表面处理表面清洁度的目视评定第1部分锈蚀等级和除锈等级的

要求达到Sa2. 5 级。

外表油漆釆用喷涂方式，罐体外表面涂底漆两道，底漆干膜厚度不小于30um, 面漆两道，膜厚度不小于30umo|

技术资料

⑴设备的产品质量证明书各1套

包括：主要受压元件材质证明书、材料清单、结构尺寸检查报告、检验计划、 产品合格证、压力容器产品数据表、焊接记录、无损检测报告

、耐压试验报告、 特种设备制造监督检验证书（当地检验所）、产品名牌复印件、电子铭牌。

⑵竣工图各1份

⑶强度计算书各1份

⑷使用说明书各1份

⑸设备流程图及基础参考图 各1份

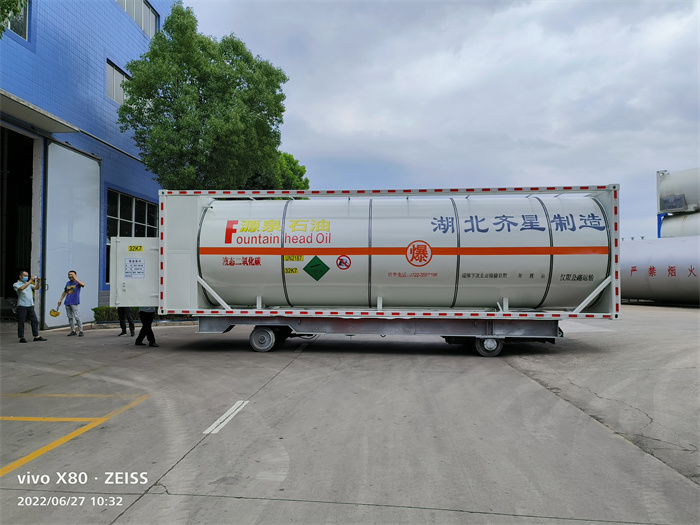

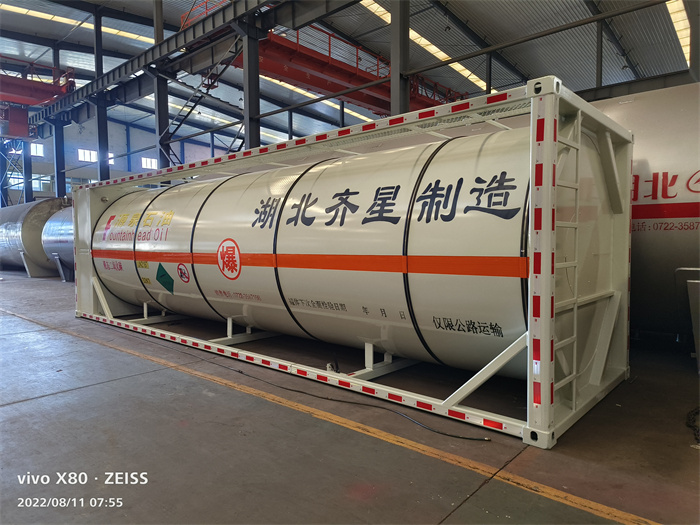

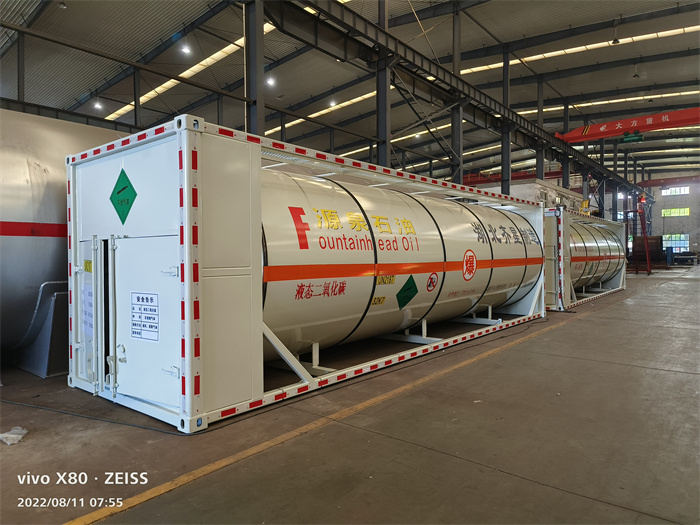

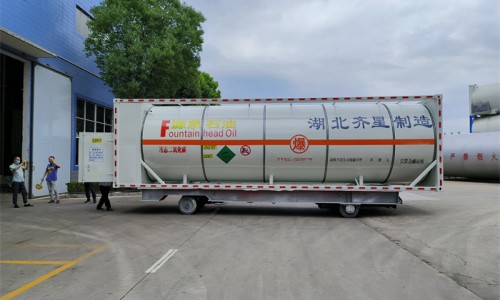

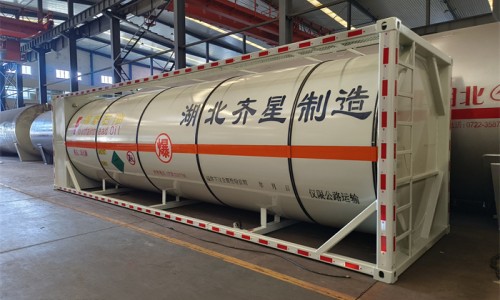

30英尺二氧化碳罐式集装箱主要由框架、罐体及管路系统等组成，罐体外部采用聚氨脂保温。筒体和封头材料均经过检验，且进厂后还进行

复验，所有焊接质量均经过无损检测，确保质量过关。
